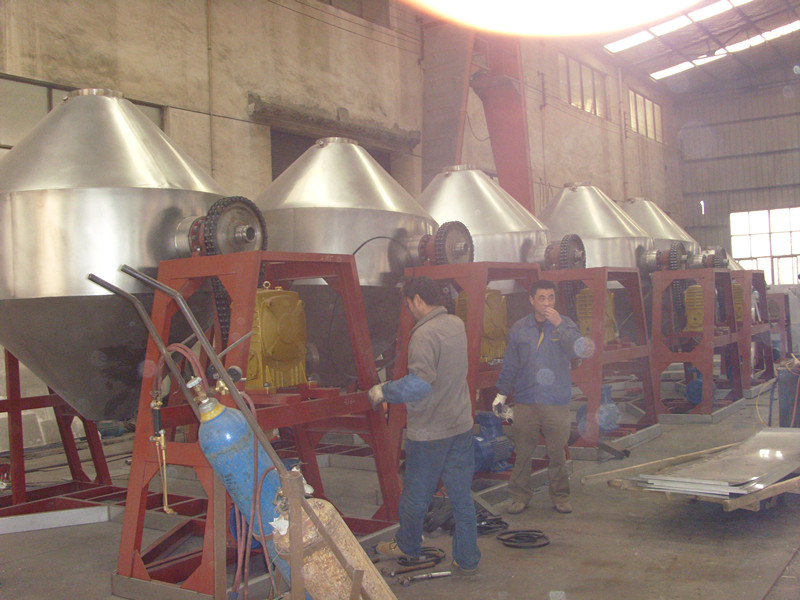

一、產品名稱：SZG系列雙錐回轉真空干燥機

二、產品詳情

（一）概述：
    SZG雙錐真空干燥機是我廠在結合國內同類產品技術所開發新一代干燥裝置， SZG雙錐真空具備皮帶、鏈條兩級彈性聯結方式，因而設備運行平穩。特別設計的工裝，充分體現了兩支軸的良好同心，熱媒及真空系統均采用可靠的美國技術的旋轉接頭。在此基礎上，我們開發了SZG-A，它既可無級調速，又能進行恒溫控制。       作為專業干燥設備制造廠，我們以每年百余臺服務于用戶，本廠產品從高溫導熱油為熱媒介質、中溫蒸汽及低溫熱水一應俱全。干燥粘性物料時，本廠將在罐內為您特別設計“抄板”機構或設置滾珠。

（二）原理：
● 在密閉的夾層中通入熱能源(如熱水、低壓、蒸汽或導熱油 )，熱量經內殼傳給被干燥物料。
● 在動力驅動下，罐體作緩慢旋轉， 罐內物料不斷地混合，從而達到強化干燥的目的。
● 物料處于真空狀態，蒸汽壓下降使物料表面的水份(溶劑)達到飽和狀態而蒸發了，并由真空泵及時排出回收。物料內部的水份(溶劑)不斷的向表面滲透、蒸發、排出，三個過程不斷進行，物料在很短時間內達到干燥目的。

（三）特點：
● 油加熱時，采用自動恒溫控制，可以干燥生化制品和礦物原料，溫度可在20～160℃之間。
● 熱效率高，比一般烘箱提高2倍以上。
● 間接加熱，物料不會被污染，符合"GMP" 要求。設備維修操作簡便，易清洗。

（四）應用：
  適用化工、制藥、食品等行業的粉狀、粒狀及纖維狀物料的濃縮、混合、干燥及需低溫干燥的物料(如生化制品等)，更適用于易氧化、易揮發、熱敏性、強烈刺激、有毒性物料和不允許破壞結晶體的物料的干燥。

（五）技術參數表：

產品名稱：SZG系列雙錐回轉真空干燥機

產品詳情

產品概述
SZG雙錐回轉真空干燥機有熱水加熱型雙錐回轉真空干燥機、導熱油加熱高溫型雙錐回轉真空干燥機、蒸汽加熱型雙錐回轉真空干燥機和電加熱高溫型雙錐回轉真空干燥機（電加熱元件包裹在罐體外部），屬于動態真空干燥設備。
    容器為雙錐形的回轉罐體，罐體外部設有夾套，罐體夾套外部設有保溫層和保溫層外封面。夾套內由空心套管軸通入熱媒、排出冷凝水。熱量通過罐體內壁與濕物料接觸。濕物料吸熱后蒸發的水汽，通過罐體真空端空心套管軸，由真空泵經真空排氣管被抽走。由于罐體內處于真空狀態，揮發物沸點大幅降低，且罐體的回轉使物料不斷的上下，內外翻動，故加快了物料的干燥速度，提高干燥效率，達到均勻干燥的目的。避免靜態真空干燥過程對于某些物料存在的團聚、結塊現象。
設備特點：雙錐回轉真空干燥機是集混合、干燥于一體的干燥機。將冷凝器，真空泵與干燥機配套，組成真空干燥裝置（如不需要回收溶劑，冷凝器可不用）。本機設計先進，內部結構簡單，清掃容易，物料能夠全部排出，操作簡便。能降低勞動強度改善工作環境。同時因容器本身回轉時物料亦轉動但器壁上不積料，故傳熱系數較高，干燥速率大，不僅節約能源，而且物料干燥均勻充分，質量好。
設備應用：本機適用于醫藥、食品、化工等行業的粉狀、粒狀物料的真空干燥和混合，尤其適用于不能承受高溫的熱敏性物料、需回收溶劑的物料、含有毒氣體的物料、要求殘留揮發物含量極低的物料、容易氧化的物料、有危害的物料、靜態干燥容易板結的物料。
    可廣泛應用于制藥、化工、食品、染料等行業的干燥。符合藥品管理規范“GMP”的要求。常州科茂可提供全自動無人接觸設備（干燥過程和物料轉移過程無人員接觸，遠程控制），用于對于毒害或凈化要求極高的使用場合。常州科茂具備工程經驗。

技術參數（因頁面寬度限制，本表羅列了部分型號規格的基本配置，并不表示僅局限于本表，容積從50-6000L，1000L以上每型遞增500L。）：

名稱name /型號	100	350	500	750	1000	1500	2000	3000	4500	5000
罐內容積(L)	100	350	500	750	1000	1500	2000	3000	4500	5000
裝料容積(L)	≤50	≤175	≤250	≤375	≤500	≤750	≤1000	≤1500	≤2250	≤2500
加熱面積（m2）	1.1	2.3	2.8	3.9	5.1	6.5	8.2	10.2	16.8	18.2
轉速(r/min)	3-13
電機功率(kw)	0.75	1.5	2.2	2.2	2.2	3	4	5.5	11	11
占地面積長×寬(mm)	2160×   800	2910×   800	3000×   800	3120×   1000	3250×   1300	3400×   1300	3700×   1400	3940×   1800	3960×   2000	4300× 2500
回轉高度(mm)	1750	2200	2360	2570	2750	2980	3200	3500	4100	4200
重量(kg)	800	1100	1200	1500	2800	3300	3600	6400	7500	8200
灌內設計壓力	-0.10(MPa)
夾套設計壓力	≤0.8(MPa)
工作溫度(℃)	罐內lnner of   cylinder ≤250 夾套 jacket ≤300。應在訂貨時提出。
用冷凝器時，真空泵型號，功率	2X-15 2KW	2X-15 2KW	2X-30A 3KW	2X-30A 3KW	2X-70A 5.5KW	JZJX300-8 7KW	JZJX300-4 9.5KW	JZJX600-8 11KW	JZJX600-4 20.5KW		JZJX300-4- 22KW
不用冷凝器時，真空泵型號，功率	SK-0.4 1.5KW	SK-0.4 -1.5KW	SK-0.8- 2.2KW	SK-2.7B- 4KW	SK-2.7B- 4KW	SK-3-5.5KW	SK-6   11KW	SK-6    11KW	SK-9    15KW		SK-10-   18.5KW
供貨方式：成套供貨或選配，成套供貨包含電纜及連接管道。
本表所列“回轉高度”僅指卸料口距離底板高600mm時，罐體的回轉高度如需增加應在訂貨時提出。
罐內填充系數視物料情況調整，但一般不宜超過60%，否則影響抽真空。顆粒料最高不超過80%。
物料堆積密度大于1.2（g/cm3），應在訂貨時提出，以便科茂對設備配置做出相應修改。
罐體內部材質有：碳鋼、不銹鋼、鈦合金、鋁合金等，供任選。
罐體及支架外封面材料有：碳鋼、不銹鋼、鋁合金等，供任選。
后綴第一組字母罐體材質：I---Internal   stainless steel（內部不銹鋼）                         T---The inner and outer stainless steel （內外不銹鋼）
后綴第二組字母加熱型式：SH---Steam   heating  （蒸汽加熱型）                         WH---Water heating   type e（水加熱型） HT--- Heat conducting oil heating（導熱油加熱型）
本公司制造的雙錐回轉真空干燥機均根據物料條件或用戶指定要求制造。 本公司制造的雙錐回轉真空干燥機價格均根據當前材料市場價格產生，請在設備采購階段詢價。 同一種型號的成套設備分別有蒸汽型、熱水型、導熱油型、高溫電加熱型四種形式的加熱方式，請在訂貨時提出。

注：對干燥前后容積變化很大的物料，其裝料系數可適當加大或縮小。
